尼龍66樹脂 PA66改性料

發布于2023-06-16 12:01:40 點擊：0

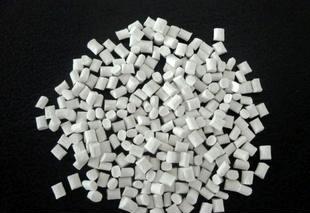

PA66又稱尼龍66，俗稱尼龍雙6；

英文名：Polyamide 66，縮寫 nylon 66。

化學式：[-NH（CH2）6－NHCO(CH2)4CO]n－

特性：

1、同PA6相比，PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。具有優良的耐磨性、自潤滑性，機械強度較高。但吸水性較大，因而尺寸穩定性較差

2、PA66在較高溫度也能保持較強的強度和剛度。PA66在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環境條件。

3、在產品設計時，一定要考慮吸濕性對幾何穩定性的影響。為了提高PA66的機械特性，經常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。PA66的粘性較低，因此流動性很好（但不如PA6）。這個性質可以用來加工很薄的元件。它的粘度對溫度變化很敏感。

4、PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。

優點：

1、具高抗張強度；2、耐韌、耐沖擊性特優；3、自潤性、耐磨性佳、耐藥品性優；4、低溫特性佳；5、具自熄性。

改性：

pa66磷系阻燃30%纖 、PA66增韌增強、PA66無鹵阻燃、PA66加纖防火黑色、PA66紅磷阻燃增強、PA66無鹵防火V0、PA66加纖增強、PA66黑色防火VO、PA66 本色加纖防火、PA66本色防火無鹵。

用途：

       廣泛應用于機械、儀器儀表、汽車部件、電子電氣、鐵路、家電、通訊、紡機、體育休閑用品、油管、油箱及一些精密工程制品。

電子電器：連接器、卷線軸、計時器、護蓋斷路器、開關殼座

汽車： 散熱風扇、門把、油箱蓋、進氣隔柵、水箱護蓋、燈座

工業零件：椅座、自行車輸框、溜冰鞋底座、紡織梭、踏板

工藝條件：

干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。

熔化溫度：260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。

注射壓力：通常在750~1250bar，取決于材料和產品設計。

注射速度：高速（對于增強型材料應稍低一些）。 流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。典型用途 PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。
